企業(yè)動(dòng)態(tài)>>
新聞中心>>
聯(lián)系我們>>
地址：德州開(kāi)發(fā)區(qū)大學(xué)東路
市場(chǎng)部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：www.androgod.com
郵編：253000
當(dāng)前位置：首頁(yè) > >新聞資訊 >企業(yè)動(dòng)態(tài) 企業(yè)動(dòng)態(tài)
長(zhǎng)期以來(lái)，有很多行業(yè)人士都認(rèn)為硬質(zhì)合金就是鎢鋼，今天我們就來(lái)說(shuō)一說(shuō)硬質(zhì)合金和鎢鋼到底有什么區(qū)別。
01硬質(zhì)合金
硬質(zhì)合金是由難熔金屬的硬質(zhì)化合物和粘結(jié)金屬通過(guò)粉末冶金工藝制成，是一種硬度極高的合金材料。碳化鎢(WC)是硬質(zhì)合金的主要成份，占總成份70%~97%;粘結(jié)金屬用來(lái)在合金中起粘結(jié)作用，含量通常為3%~30%，在燒結(jié)的過(guò)程中，它能把碳化鎢粉末包圍并緊緊地粘結(jié)在一起，冷卻后就成了硬質(zhì)合金。
因此，常用硬質(zhì)合金按成分和性能特點(diǎn)分為三類:鎢鈷類、鎢鈦鈷類和鎢鈦鉭(鈮)類。生產(chǎn)中應(yīng)用最廣泛的是鎢鈷類和鎢鈦鈷類硬質(zhì)合金。
1)鎢鈷類硬質(zhì)合金
主要成分是碳化鎢(WC)和鈷，牌號(hào)用代號(hào)YG(“硬”、“鈷”兩字漢語(yǔ)拼音字首)，后加鈷含量的百分?jǐn)?shù)值表示。如YG6表示鈷含量為6%的鎢鈷類硬質(zhì)合金，碳化鎢含量為94%。
2)鎢鈦鈷類硬質(zhì)合金
主要成分是碳化鎢(WC)、碳化鈦(TiC)及鈷，牌號(hào)用代號(hào)YT(“硬”、“鈦”兩字漢語(yǔ)拼音字首)，后加碳化鈦含量的百分?jǐn)?shù)值表示。如YT15表示碳化鈦含量15%的鎢鈦鈷類硬質(zhì)合金
3)鎢鈦鉭(鈮)類硬質(zhì)合金
這類硬質(zhì)合金又稱通用硬質(zhì)合金或萬(wàn)能硬質(zhì)合金主要成分是碳化鎢(WC)、碳化鈦(TiC)、碳化鉭。(TaC)或碳化鈮(NbC)和鈷組成。牌號(hào)用代號(hào)YW(“硬”、“萬(wàn)”兩字漢語(yǔ)拼音字首)后加序數(shù)表示。

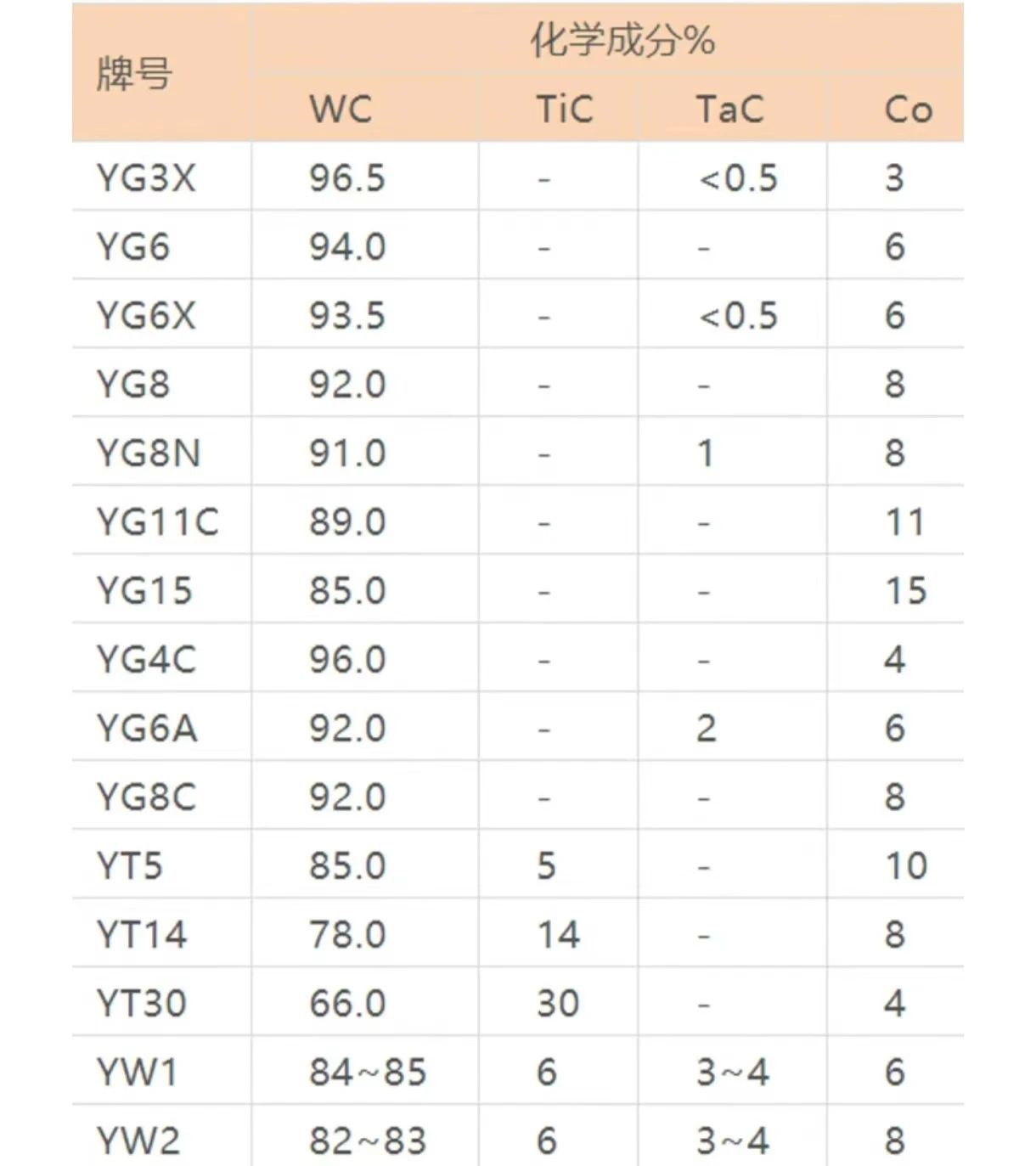

常用硬質(zhì)合金的牌號(hào)及化學(xué)成分:
注:牌號(hào)后“X”表示細(xì)顆粒合金，“C”表示粗顆粒合金，無(wú)字為一般顆粒合金。
02鎢鋼與硬質(zhì)合金的區(qū)別
一般來(lái)說(shuō)，鎢鋼是用煉鋼工藝在鋼水“中加入鎢原料熔煉而成的，又叫高速鋼或工具鋼，其鎢含量一般在15%~25%。除用熔煉方法生產(chǎn)高速鋼外，協(xié)有粉末冶金高速鋼，避免了熔煉法生產(chǎn)所造成的碳化物偏析而引起的機(jī)械性能降低和熱處理變形。
而硬質(zhì)合金是用粉末冶金工藝以碳化鎢為主體與鈷或其它粘結(jié)金屬一起燒結(jié)而成的，其鎢含量一般在80%以上。
簡(jiǎn)單來(lái)說(shuō)，所有硬度超過(guò)HRC65的合金都可以叫硬質(zhì)合金，因此鎢鋼屬于硬質(zhì)合金;但嚴(yán)格地來(lái)說(shuō)，硬質(zhì)合金不一定是鎢鋼。
本文鏈接：http://www.androgod.com/index.php?c=show&id=1467- 2025-09-22德國(guó)漢諾威展會(huì)：伊斯泰克硬質(zhì)合...
- 2025-09-18伊斯泰克硬質(zhì)合金：全品類現(xiàn)貨供...
- 2025-09-11工業(yè)利器推薦 伊斯泰克 RF1...
- 2025-09-09伊斯泰克硬質(zhì)合金在石油領(lǐng)域應(yīng)用...
- 2025-09-04超硬材料新選擇：RX8UF的特...
- 2025-09-01《硬核材料 | RX12UF ...
